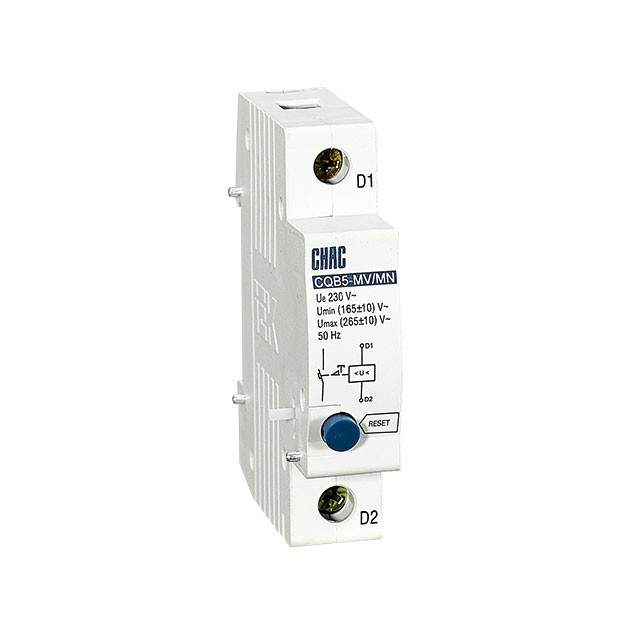

CQB5-MV+MN 過欠壓脫扣器

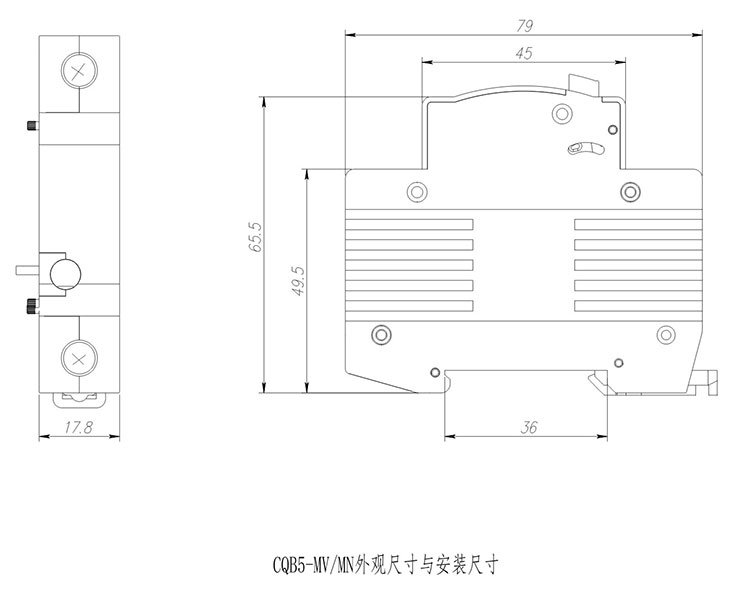

產品概況產品參數尺寸資料下載CCC證書
1 適用范圍
MV/MN過欠壓脫扣器主要用于交流50Hz，額定工作電壓為230V的線路中與CQB5系列斷路器拼裝作過欠壓保護之用。
符合標準：GB14048.5、IEC60947-5-1。

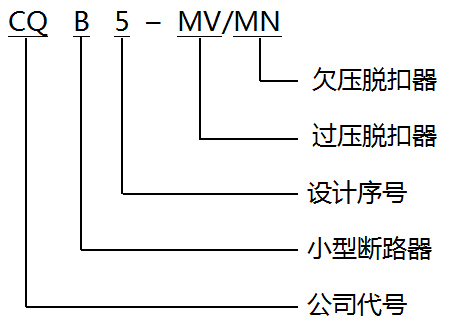

2 型號及含義
3 訂貨規范
訂購過欠壓脫扣器時，需指明下述各點：
a)產品型號，如CQB5-MV/MN；
b)訂貨數量，如100臺
如訂購CQB5-MV/MN 100臺
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定工作電壓Ue | 交流230V 50Hz |
| 額定絕緣電壓Ui | 415V |
| 動作特性 | 175V~255V，應能保持斷路器長期工作 |
| 265V±10V及以上時，動作 | |
| 165V±10V及以下時，動作 | |
| 電氣壽命 | 電氣壽命不低于4000次循環操作 |
5 正常工作條件和安裝條件
5.1 環境溫度：-25℃~+50℃
5.2 相對濕度：≤90%/20℃，≤50%/40℃
5.3 安裝地點海拔不超過2000m
6 導線要求及銅導線截面積
| 銅導線標稱截面積(mm2) |
| 1~2.5 |
